LIF601-2

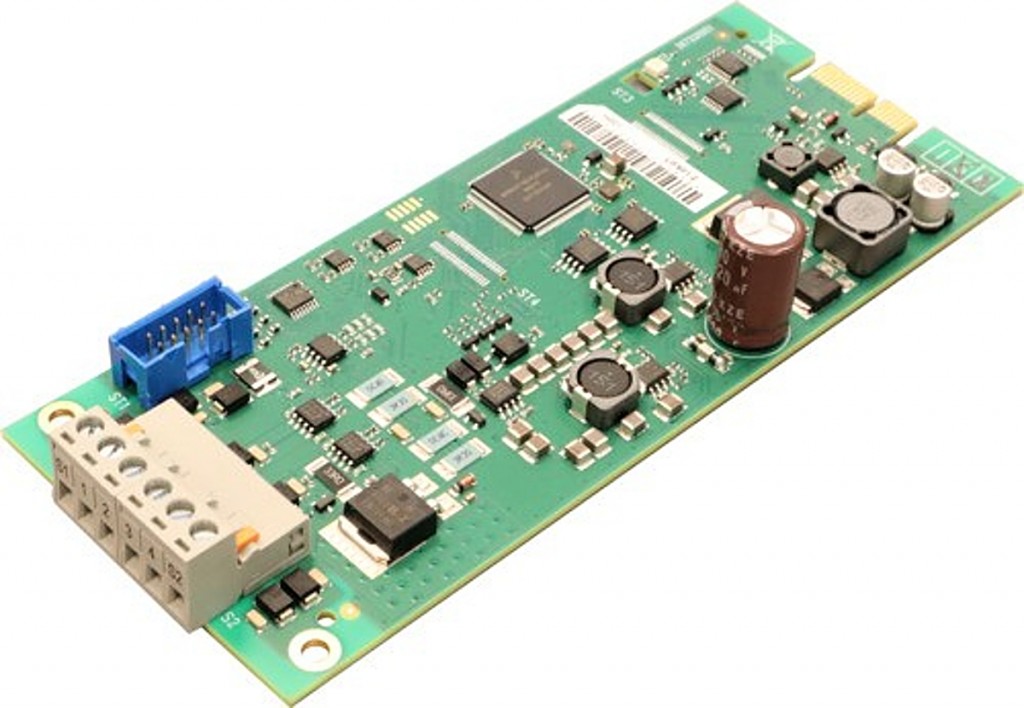

LIF601-2 - Modul pro připojení analogové kruhové linky.

Rozhraní smyčky LIF601-2 podporuje jednu smyčku s obousměrnou komunikací v ústřednách detekce požáru řady BC600. Protokol pro komunikaci na smyčce se nastavuje prostřednictvím parametrizace ústředny a určuje maximální počet hlásičů a modulů, které lze ke smyčce připojit:

- 240 fyzických adresních bodů (hlásičů nebo modulů) s protokolem Labor Strauss

- 318 fyzických adresních bodů (159 hlásičů a 159 modulů) s protokolem System Sensor.

- 252 fyzických adresních bodů (hlásičů nebo modulů) s protokolem Apollo

Smyčka umožňuje připojení ručních hlásičů, automatických detektorů, vstupních a výstupních modulů, RF bran a signalizačních zařízení ve smyčkové technologii. Smyčka se obvykle zapojuje jako kruh s nestíněnými dvouvodičovými kabely; v případě potřeby lze ke kruhu připojit i odbočky bez dalších zařízení. Pokud mají být použity stíněné kabely, lze obě stínění připojit přímo k rozhraní smyčky, což značně usnadňuje zapojení a zajišťuje optimální ochranu proti vnějším vlivům EMC. Kromě toho může být spojitost stínění monitorována zařízením LIF601-2, což je další opatření k zajištění bezchybné komunikace ve smyčce.

Každou smyčku lze rozdělit na maximálně 200 detekčních zón. Díky vysokému maximálnímu výstupnímu proudu 600 mA lze ve smyčce použít velké množství prvků s vyššími proudovými nároky - například sirény.

Kromě toho je smyčkové rozhraní LIF601-2 vybaveno 8 volně nastavitelnými výstupy s otevřeným kolektorem pro obecné řídicí úlohy.

Do rozhraní smyčky jsou integrovány rozsáhlé měřicí funkce pro získání elektrických charakteristik a také analytické funkce. Na LC displeji ústředny požární signalizace řady BC600 lze zobrazit odpory kladného a záporného vedení smyčky, aktuální proud smyčky, napětí smyčky na všech svorkách a relativní četnost chybných dotazů na smyčce. Kromě toho byl opět vylepšen způsob, jakým ústředna LIF601-2 určuje odpor smyčky obou vedení, a proto jsou aktuální naměřené hodnoty indikovány ještě přesněji, a navíc lze nyní měřit odpor i na smyčkách Apollo. Díky tomu lze při uvádění do provozu nebo při údržbě vyhodnocovat kvalitu kabeláže smyčky a přenosu dat. Tímto způsobem lze například snadno odhalit příliš dlouhá vedení nebo špatné zapojení.

Vlastnosti:

- Nezávislý mikroprocesor zajišťuje schopnost poplachu každého detektoru i při výpadku ústředny.

- Plná funkce všech prvků v případě přerušení jediného vodiče na kruhovém vedení smyčky.

- Na komponentech jsou začátek a konec smyčky vybaveny vždy modulem izolátoru.

- V případě zkratu na vedení smyčky jsou ve své funkci ovlivněny pouze prvky smyčky v poškozeném úseku vedení, který je od smyčky odpojen pomocí izolátorů.

- Díky podpoře funkce FasTest(R) lze výrazně snížit náklady na údržbu hlásičů řady Soteria.

- U všech signalizačních zařízení Discovery a Core zajišťuje dodatečná aktivační logika okamžitou reaktivaci při obnovení napětí ve smyčce - za předpokladu, že signalizační zařízení bylo aktivní v okamžiku výpadku napětí ve smyčce.

- Funkce sledování prahu poplachu pro každý jednotlivý detektor kouře ve smyčce podle jeho znečištění. Citlivost každého hlásiče kouře je tak udržována konstantní po velmi dlouhou dobu a je zamezeno klamavým poplachům.

- Prognóza údržby pomocí procesorem podporované interpolace dat týkajících se trendu znečištění pro každý jednotlivý hlásič kouře ve smyčce. Tímto způsobem je možné s vysokou mírou pravděpodobnosti předpovědět, kdy nejpozději je třeba provést další údržbu, což následně vede k významným úsporám nákladů na údržbu během životnosti systému detekce požáru.

- U všech vícekriteriálních hlásičů řady Soteria je kromě poplachové události hlášen také senzor, který vedl k aktivaci (například kouř v případě hlásičů OT).

- Schopnost vyhlášení poplachu každého hlásiče lze zkontrolovat z ústředny detekce požáru.

- Pokud to podporují všechny prvky, které byly nainstalovány na smyčce, může LIF601-2 při aktivaci signalizačního zařízení automaticky zvýšit napájecí napětí, a tím může napájet větší počet signalizačních zařízení na smyčku nebo podporovat i delší vedení.

- Vedení smyčky jsou přístupná prostřednictvím zásuvných šroubových svorek, výstupy OC jsou přístupné prostřednictvím konektorů plochého kabelu.

Parametry:

Spotřeba proudu typ. 35 mA (bez detektorů, modulů)

Výstupní proud max. 600 mA

Okolní teplota od -20 °C do 60 °C

Rozměry D × Š × V 160 × 65 × 20 mm

Hmotnost 80 g
