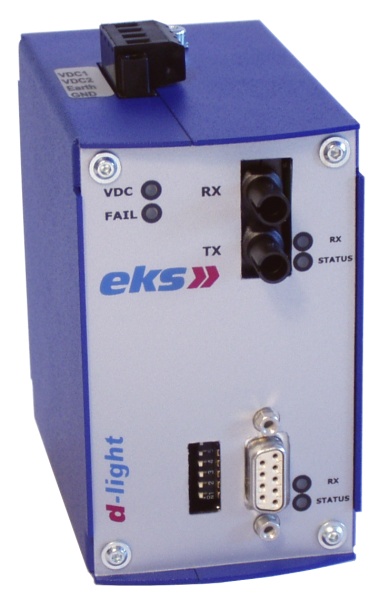

Rozhraní LWL-SM-2 je určeno pro propojení sekčních ústředen BC216 nebo BC600 do sítě BCnet600 nebo BCnet216 přes singlemode optické vlákno.
Pro propojení jsou zapotřebí alespoň 2 volná vlákna v singlemode kabelu.
Každá dílčí ústředna vyžaduje samostatné rozhraní pro každý vstup a výstup!
Konce vláken musí být vybaveny "ST" konektorem (není součástí dodávky).
Vlastnosti:
- Stavové LED indikátory pro zobrazení napájecího napětí, síly signálu a datového přenosu
- Všechny parametry se nastavují pomocí přepínače DIP
- Malé rozměry
- Montáž na DIN lištu
Specifikace:
- Napájecí napětí: 18 - 30 VDC
- Odběr proudu při 24V typ. typ. 200mA
- Délka optického vlákna: max. 15 km
Typ vlákna: 9/125µm / 1300nm
Pracovní teplota: -10 ° C až + 55 ° C
Rozměry (Š x V x H ): 61 x 115 x 113 (mm)
Hmotnost: 500 g
