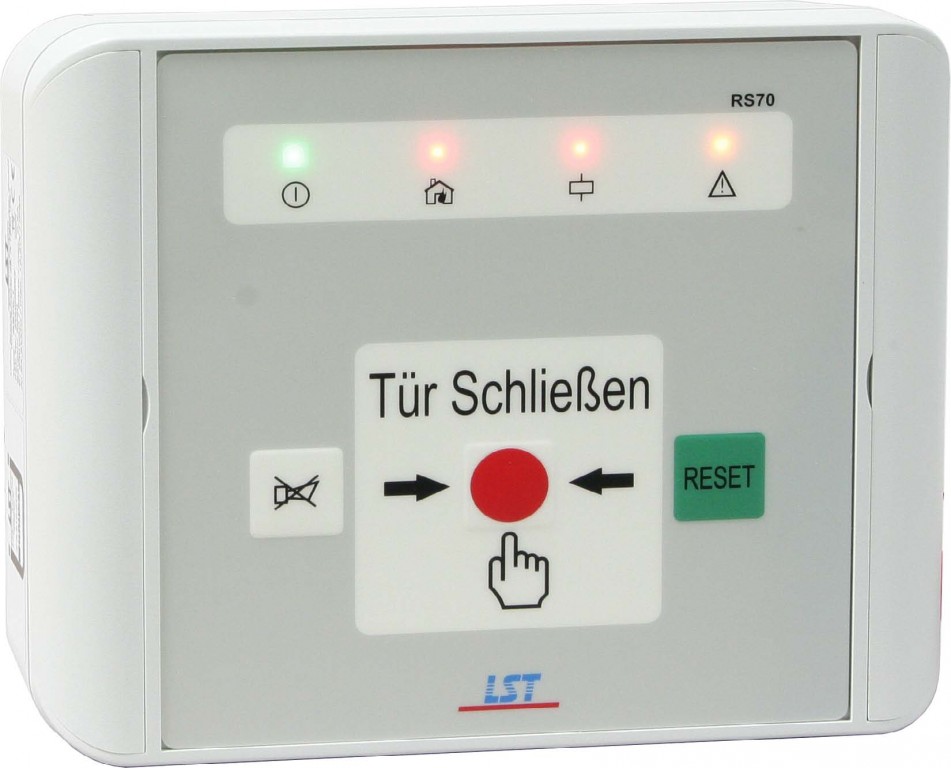

RS70-1 - řídící jednotka pro ovládání požárních dveří - kouřový spínač.

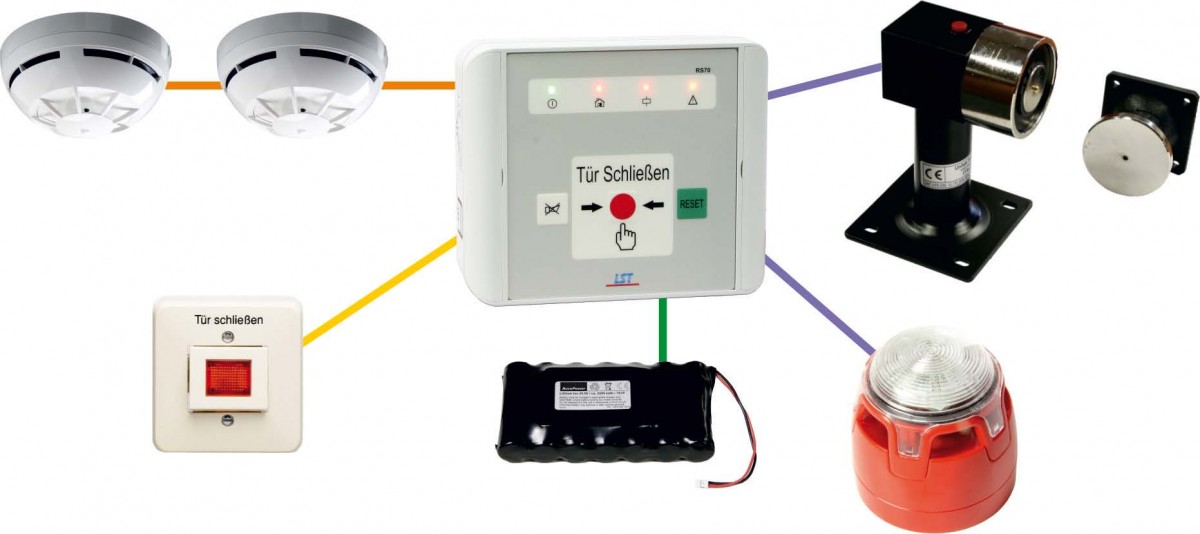

Pomocí kouřového spínače RS70-1 lze ovládat protipožární dveře, které jsou za normálního provozu otevřené. V případě požáru kouřový spínač rozpozná poplach připojeného automatického hlásiče požáru a přeruší napájení do ovládacích prvků (přídržné magnety). Výsledkem je, že se protipožární dveře automaticky zavírají a zabraňují tak dalšímu šíření ohně a kouře. Deaktivace výstupu pro ovládání může být zpožděna o nastavitelnou dobu. Pomocí tlačítka „Zavřít dveře na přední straně nebo volitelně připojeného externího ovladače lze dveře v případě potřeby také zavřít bez poplachu. Integrovaný bzučák může být utišen dalším tlačítkem. Pomocí tlačítka „RESET se resetuje automatický hlásič požáru, který je ve stavu poplachu.
Světelné diody indikují podmínky systému „Napájení, „Požární poplach, „Výstup aktivní a „Porucha.
Řídicí vstupy lze použít pro různé pomocné funkce - například pro bezpečnostní zařízení, které brání nebo zpomaluje zavírání dveří.
Pomocí volitelné lithium-iontové záložní baterie lze překlenout výpadek síťového napětí až na 4 hodiny.

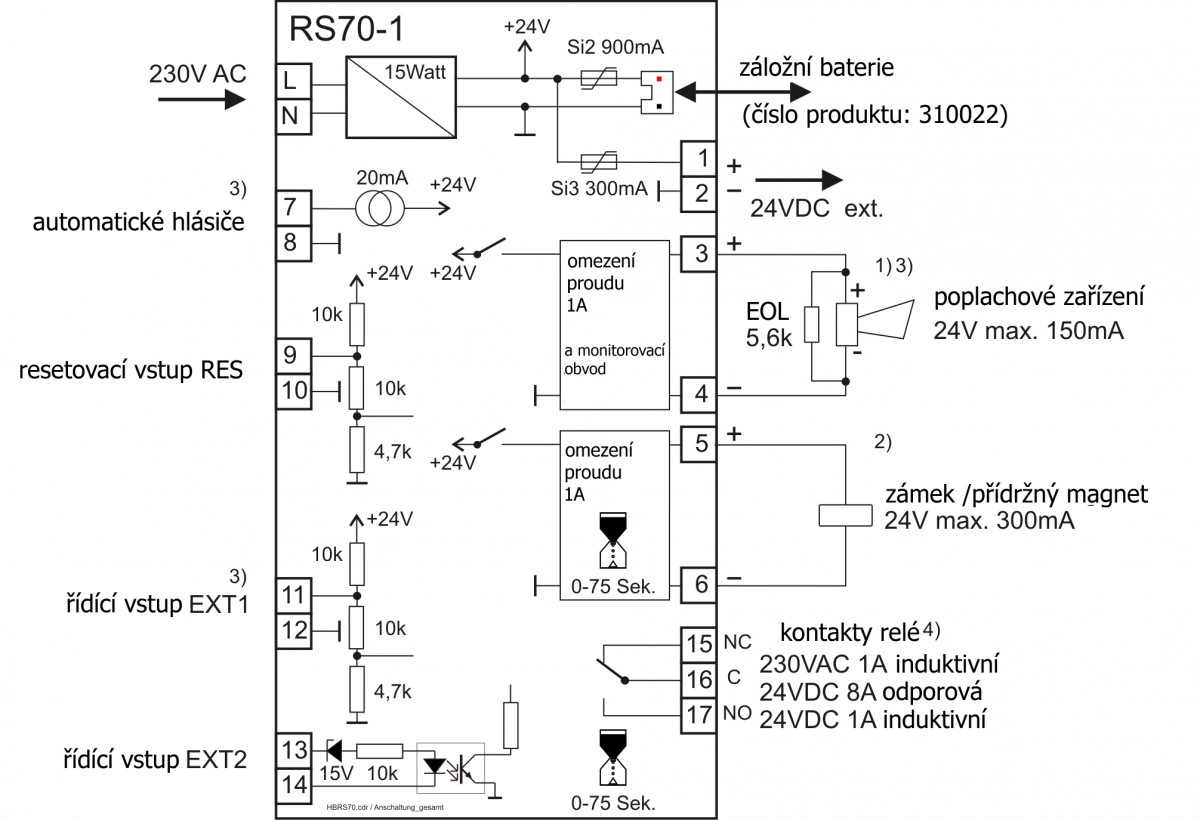

Specifikace:
Síťové napětí 110 - 240 V stř. + 10 / -15%, 50/60 Hz
Výstupní napětí 24VDC (přídržný magnet / poplachové zařízení)
Výstupního proudu pro přídržný magnet max. 300 mA (chráněno proti zkratu)
Výstupní proud pro poplachové zařízení max. 150 mA (chráněno proti zkratu)
Zatížitelnost kontaktů relé max. 8A/24VDC ohmické, max. 1A/230VAC indukční
Pracovní teplota +5 ° C až +40 ° C
Třída ochrany IP66
Rozměry Š × V × H 180 × 150 × 60 (mm)
Barva pouzdra světle šedá, RAL 7035
Hmotnost (bez záložní baterie) 570 g
Hmotnost Netto | 0,99 kg |
---|---|
Hmotnost Brutto | 0,99 kg |
